Konkurs fotograficzny

[Miro]

Wnętrze jakiego fortu jest przedstawione na zdjęciu :





http://img121.imageshack.us/img121/9045/img02111024x7682.jpg

[Tomek]

Fotr 50a Lasówka

[Miro]

To było dość proste, więc odpowiedź prawidłowa. Kolega zadaje pytanie :)

[Tomek]

Który to fort?

http://img834.imageshack.us/img834/7581/83223025.jpg

Edytowane 17 Marca 2011 przez Tomek

[kuba]

Bibice.

[Tomek]

Zgadza sie

Twoja kolej

[kuba]

Dziękuję



No to... Co to jest i gdzie to jest ?

http://img823.imageshack.us/img823/8139/img4207e.jpg

Edytowane 18 Marca 2011 przez kuba

[fortyck]

Tak to charakterystycznie ''zasypana'' (kuba możesz napisać skąd to zasypanie i w jakim celu? - dzięki) część fosy wokół kaponiery Fortu 44 Tonie.



A więc: kaponiera z Toń

[kuba]

Zgadza się.



To jedna z najbardziej popieprzonych (jeśli chodzi o formę) kaponier w całej twierdzy, bardziej odjechana jest tylko kaponiera czołowa Pasternika. Dokładnie nie wiem czemu tak jest, w tym co piszę poniżej jest więcej luk i domysłów niż twardych faktów. Modernizacja Toń rozpoczęła się prawdopodobnie w roku 1906, (wg innej wersji - w 1902), miała być w pełni kompleksowa (a finalnie nie była) i pochłonęła jakieś 2 mln koron. Suma ogromna, można było za nią postawić 4 - 5 fortów pancernych obrony bliskiej takich, jak sąsiednie Pękowice, albo 3 - 4 solidniejsze, o wyższej odporności i z nowocześniejszym, uniwersalnym uzbrojeniem (np. z 10,5 cmTH M.9 - przy założeniu zachowania identycznej ilości luf jak w starszych fortach z II poł. lat 90/XIX). Tymczasem od 1907 nastąpiło zahamowanie finansowania rozbudowy umocnień w Galicji, w Krakowie jedynym wyjątkiem był fort Tonie, na dokończenie modernizacji którego asygnowano po kilkaset tysięcy rocznie. Została ona zasadniczo ukończona w 1908, ale nie objęła w ogóle kaponier czyli obrony bezpośredniej, pozostawiając ją na poziomie fortu artyleryjskiego z lat 80/XIX.



I tu dochodzimy do kaponier. Była to pięta achillesowa Toń - kaponiery miały teraz rażąco niższą odporność niż reszta kubatur (całość obiektu na pojedyncze trafienie granatem 280 - 305 mm, a kaponiery najwyżej na 150 mm). Oczywiście zdawano sobie z tego sprawę, tyle że modernizacja była i tak bardzo kosztowna i najprawdopodobniej po prostu zakręcono kurek z pieniędzmi pragnąc nieco zaoszczędzić, no bo ileż kasy można na jeden fort wywalić, litości! W końcu fort zasadniczo był przecież zmodernizowany, miał wszystkie potrzebne ogniwa obrony dalekiej i bliskiej, nie miał przerobionej tylko obrony bezpośredniej, ale ta miała najmniejsze znaczenie dla jego wartości bojowej. Po 1908 podejmowano próby poprawy tego stanu, ale nie miały one charakteru kompleksowego: robiono jedynie drobne rzeczy, zapewne w miarę jak udawało się załatwić na to jakieś fundusze. W 1908 - 1909 zmodernizowano np. obronę fosy szyjowej, instalując dwie armaty 6 cm za tarczą pancerną w miejsce dwóch starszych typowych 9 cm kazamatówek. Gdzieś po 1909, a na pewno przed 1914 wzmocniono kaponierę czołową i obie kaponiery barkowe (z tym, że wzmocnienie kaponiery prawego barku pozostało nieukończone) poprzez pogrubienie ich stropów. Osiągnięto to poprzez nadmurowanie około metrowej warstwy... cegieł, prawdopodobnie pochodzących z rozebranych murów przeszkodowych (potocznie acz błędnie zwanych murami Carnota). Wykonane to jest ładnie-ślicznie, z pięknym otynkowaniem powierzchni bocznych i zrobieniem nowych gzymsów z kapinosami (stare zostały poniżej, co pozwala ocenić grubość wzmocnień; widać to na moim zdjęciu - zagadce).



W 1914 - 15, na podstawie doświadczeń z walk o Kraków najprawdopodobniej podjęto decyzję o wykonaniu wzmocnień kaponier czołowych fortów artyleryjskich w północnej części twierdzy. Wszystkie (z wyjątkami, o czym niżej) dostały wzmocnienia czół w postaci materacy detonacyjnych i obsypek ziemnych, co oznaczało w praktyce ich przeróbkę na kaponiery grodzowe. Taką klasyczną grodzę można zobaczyć na Batowicach, najprawdopodobniej taka sama była na Krzesławicach, najbardziej popieprzona jest na Pasterniku. Na Marszowcu nie ma wcale, i nie pytajcie dlaczego, mam kilka dzikich teorii ale tu nie miejsce na nie. Na Toniach był problem, z racji płytkości fosy wokół kaponiery czołowej i stosunkowo słabego pogrążenia kaponiery w fosie - po nadbudowaniu wzmocnienia na stropie poziom nasypu ziemnego na kaponierzy był nawet wyższy, niż terenu wokół, co np. na Batowicach nie zachodzi. Zrobienie klasycznej grodzy nie wchodziło więc w rachubę, bo powstawałaby szeroka grobla wiodąca nieprzyjaciela wprost na wał. Omurowali więc czoło kaponiery (już bez dbania o estetykę, tynki i jakość wykończenia, podobnie jak przy wzmacnianiu kaponier pozostałych fortów) i zasypali fosę tylko do dwóch trzecich wysokości, tworząc płytki (1,3 - 2 m) rów o omurowanych ścianach. Całość sprawia wrażenie dość pospiesznej i nie do końca przemyślanej realizacji, ukierunkowanej jednostronnie (na wzmocnienie odporności kaponiery, a z pewnym zlekceważeniem jakości przeszkody jaką stanowi fosa). Całość najpewniej była przy tym (lub miała być) gęsto zabezpieczona przeszkodami drutowymi, innymi słowy kaponiera była nie tylko obsmarkana cegłami, ale i odrutowana niczym stary garnek. W sumie trochę zalepianie gówna gównem, co by nie było widać, że to gówno (bo na prawdziwą modernizację jak Pan Bóg przykazał, jak np. w Przemyślu na Orzechowcach przed wojną nie było pieniędzy , a podczas wojny nawet jeśli mieli kasę to musieli działać na chybcika - liczyła się nie finezja projektu, lecz szybkość realizacji).



Ufff, opisałem się. Ktoś coś z powyższego rozumie? :wacko:

Edytowane 22 Marca 2011 przez kuba

[kuba]

P.S. Admin pyta :biggrin:

[fortyck]

Na początku bardzo dziękuję kubie za tak wiele informacji z postu #63, w sprawie o jaką się zapytałem http://forum.fortyck.pl/public/style_emoticons/default/smile.gif



Przechodzimy do fotozagadki...

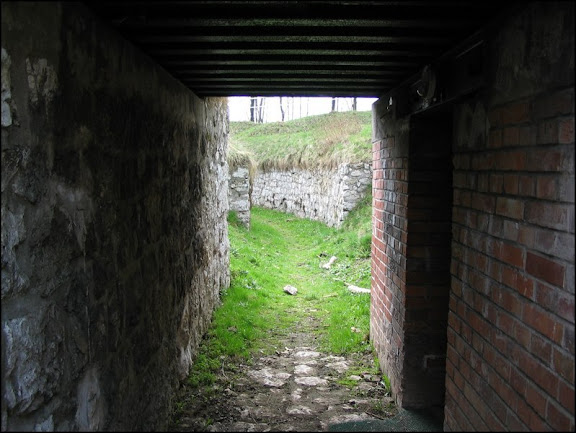

To część pewnego fortu, którego?



https://lh4.googleusercontent.com/-kUN-jYo3a20/T0TCJRZmYKI/AAAAAAAAEWE/XsqpZrxa9dc/s576/konkurs20117.jpg

[kuba]

Rytualne dwie doby minęły, więc odpowiadam :unsure: :blink: :ph34r:



Olszanica, przelotnia ze schronem pogotowia-podwalnią wkomponowanym w wał czołowy fortu.

Kapitalne połączenie nowego ze starym

[fortyck]

Przepraszam za ''zaspanie'' z moim potwierdzeniem :) ostatnio mam kilka spraw na głowie i naprawdę zapomniałem o tej czynności :D



Pytasz :)

[kuba]

Pytanie bardzo łatwe, bo ze zintegrowaną podpowiedzią ;)



Co to jest i gdzie to jest :idea:



http://img861.imageshack.us/img861/810/img8504.jpg

By [url=http://profile.imageshack.us

Edytowane 26 Marca 2011 przez kuba

[Tomek]

Fort 52 1/2 S Skotniki



Jedna z wież pancernych

[kuba]

Dokładnie fort Sidzina, tak się nazywał od 1904 r. Północna wieża armatnia, nr S 58, widać fragment łożyska obrotowego wieży i jedną ze śrub do podnoszenia czasy wieży.



Pytasz B)

[Tomek]

Co to za obiekt?







http://img696.imageshack.us/img696/5177/zdjeciexw.jpg

[kuba]

Schron amunicyjny 14 (GMM 14) Mogiła.

[Tomek]

Zgadza się, Twoja kolej

[kuba]

Będzie trudne, uprzedzam. Nawet ci co blisko mieszkają raczej tego obiektu nie kojarzą.



Budowla dla odmiany nieforteczna (w sensie - niefortyfikacyjna, niebojowa), acz ściśle związana z pewnym, hmmm, aspektem życia garnizonu i wyszkolenia wojska. Niestety, trochę przebudowana, a raczej zabudowana (w oryginale miała... mniej ścian! - to ważna wskazówka), ale rozpoznawalna.



http://img856.imageshack.us/img856/2837/img0704b.jpg

Edytowane 28 Marca 2011 przez kuba

[kuba]

Pora chyba na podpowiedź...



Prezentowany obiekt znajduje się na Prądniku Czerwonym, w dolinie potoku Sudół (Dominikański), przy ul. Rozrywka, na samym końcu tejże.



Teraz wystarczy sprawdzić, co tam było.... A to już powinno być łatwe.

[fortyck]

Strzelam ;)



Pierwotnie była tam strzelnica.

[kuba]

Strzelasz i trafiasz. Budynek na obrazku to hala strzelecka tej strzelnicy. Mało kto kojarzy, że oprócz powszechnie znanej strzelnicy na Woli Justowskiej były jeszcze 4 inne, z czego trzy duże stałe - i z każdej z nich coś zostało. Z tej zostało całkiem sporo, poza halą strzelecką część układu zieleni wysokiej, główny kulochwyt i jeszcze trochę drobniejszych form ziemnych. Tor strzelnicy jest zabudowany chaosem baraków, garaży i innych cudów komunistycznej architektury przemysłowo - prowizorycznej, ale jest nadal doskonale czytelny w planie miasta (np. na zdjęciu lotniczym) - na szczęście nie został poddany dezintegracji urbanistycznej.



Pytasz oczywiście :biggrin:

[fortyck]

Pytanie dość łatwe i tym razem, wystarczy odpowiedzieć: który to fort? plus jakie (dla ułatwienia od razu podam) dwa forty są jeszcze w jego okolicy?



https://lh5.googleusercontent.com/-dqaE_OUffps/T0TCoxJ9P_I/AAAAAAAAEWc/wNXqwpgOlfE/s576/konkurs20118.jpg

[kuba]

Skoro nikt go nie chce... A czekałem cierpliwie...



Pozycja strzelecka na stropodachu fortu Barycz, widok z lewego skrzydła. Oblachowanie stropodachu wtórne, zmienione w stosunku do stanu oryginalnego. Elewacja bloku koszarowo - bojowego przesłonięta krzaczorem (czarny bz) :mryellow:



Adminie, zadaj proszę następne pytanie bo mnie kilka dni na forum nie będzie...
